Как смоделировать сетчатый забор.

Идем в Create -> Splines -> Ngon (Многоугольник).

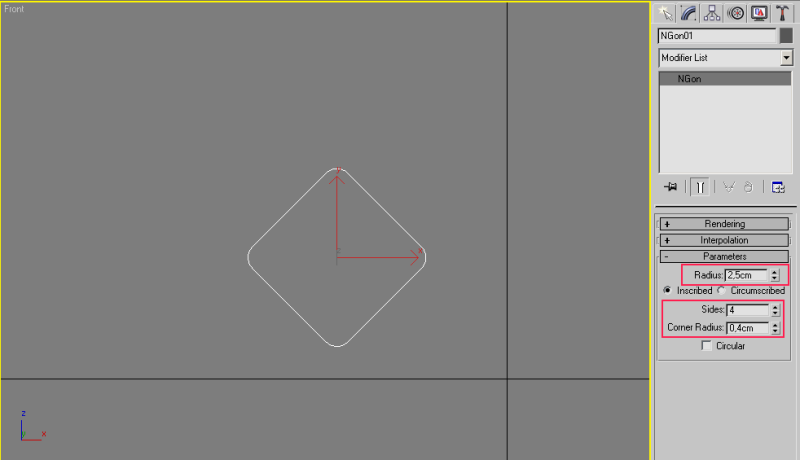

Задаем параметры: радиус 2,5 см, количество сторон - 4,  радиус скругления - 0,4 см.

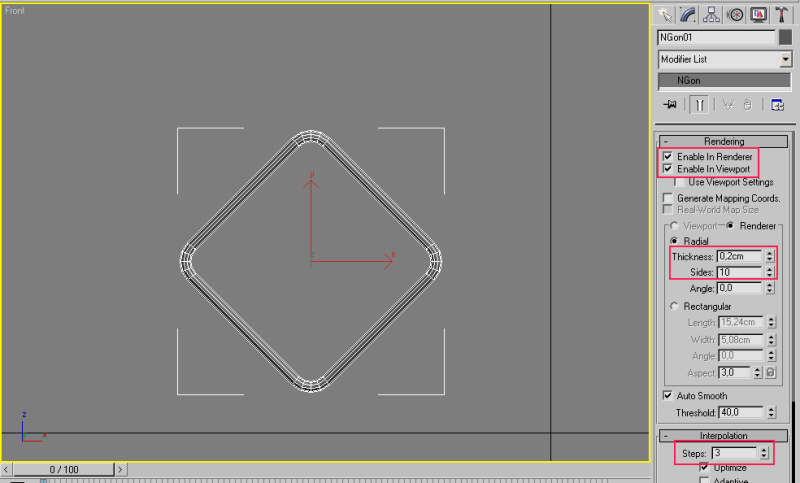

В свойствах сплайна во вкладке Rendering ставим галочки напротив Enable In Renderer и Enable In Viewport, толщину устанавливаем в 2 см, количество сторон 10. Это параметры сплайна при рендеринге в окне проекции. Во вкладке Interpolation количество шагов устанавливаем 3.


Вот, что получается в окне Perspective.


Выделяем сплайн, идем в Tools -> Array (Массив).

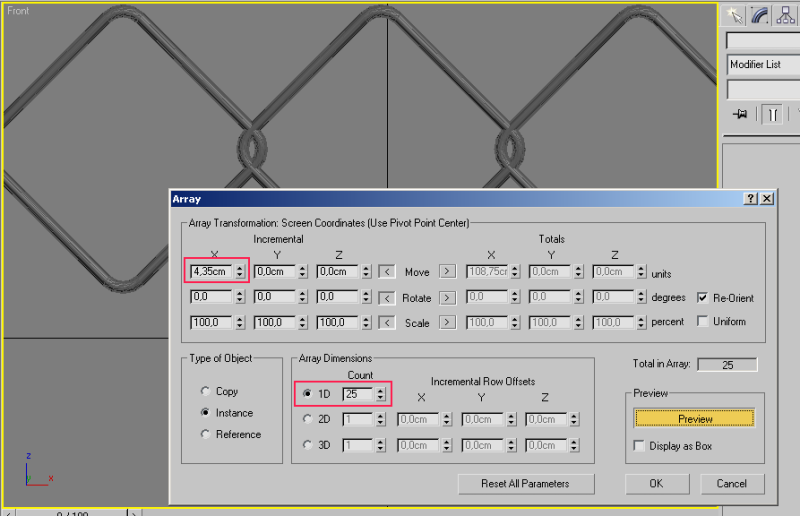

Расстояние между сплайнами устанавливаем  4,35 см, количество 25.

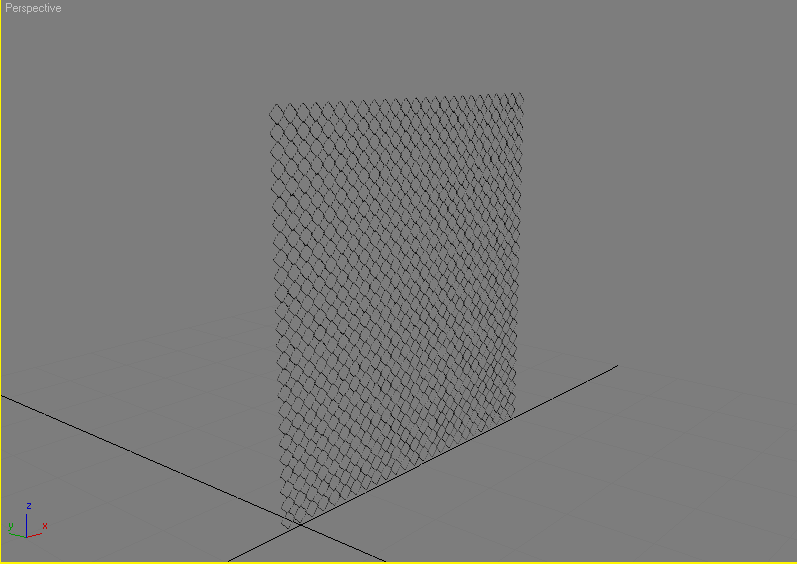

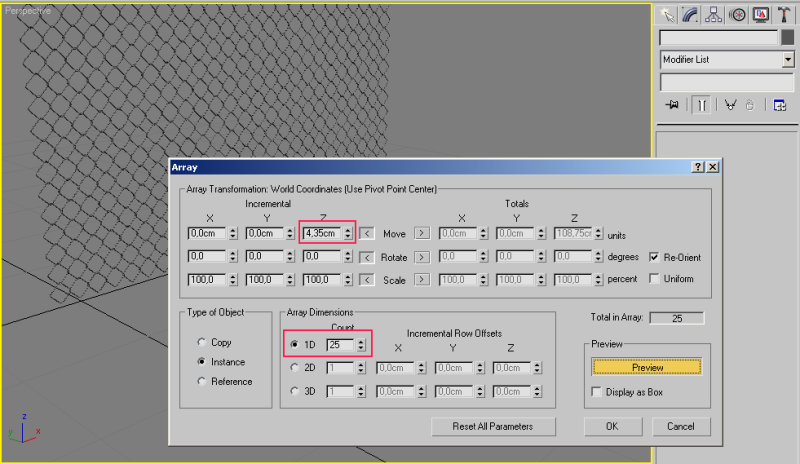

Получаем ряд из 25 сплайнов. Применяем массив еще раз, но уже к ряду.

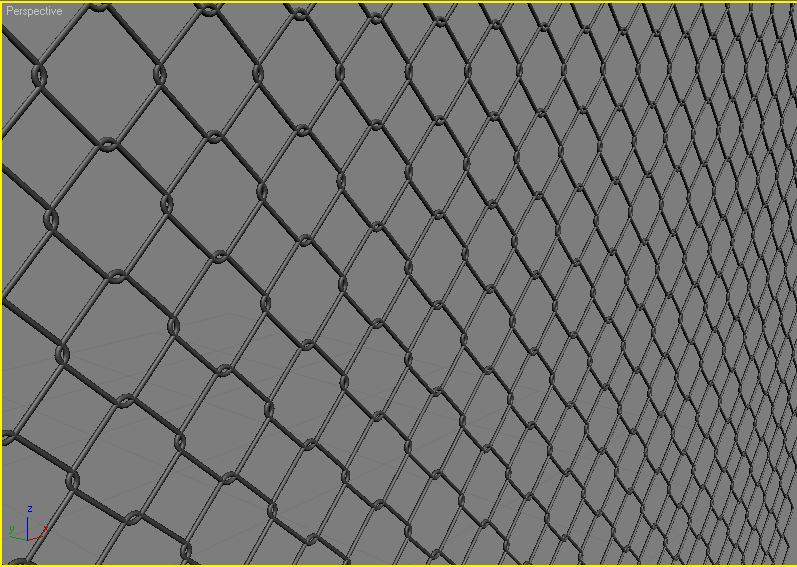

Получаем сетку. Издалека выглядит хорошо.


Можно уменьшить значения Steps и Sides в настройках сплайна, чтобы уменьшить количество полигонов для сетки.

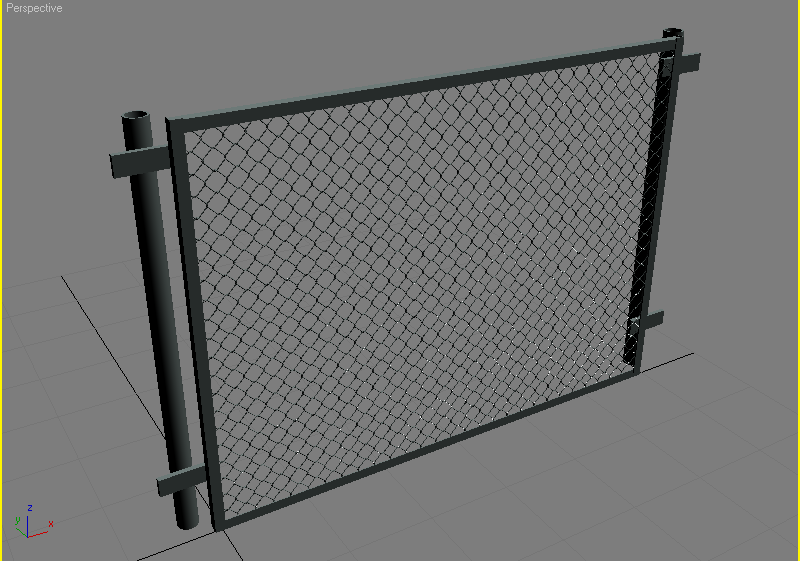

Вот, что получится, если добавить пару боксов и цилиндров.
