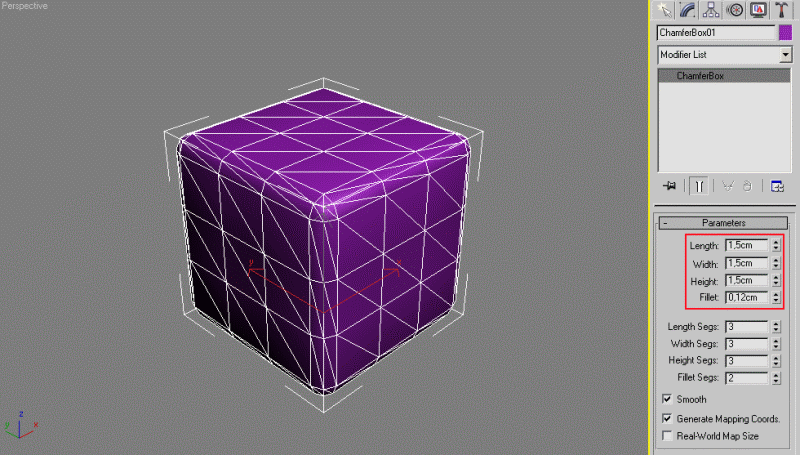

Создайте ChamferBox, все три размера задайте 1,5 см, фаску 0,12 см. Количество сегментов по длине, ширине и высоте задайте по 3.

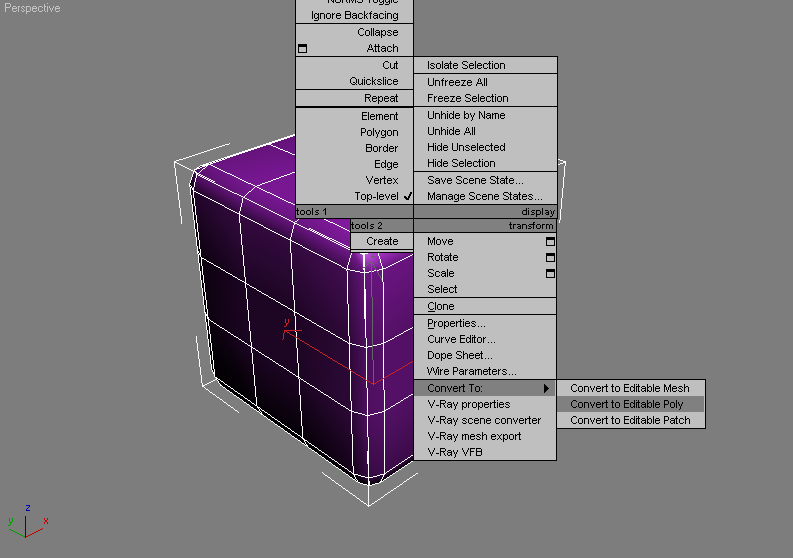

Щелкните по объекту правой кнопкой мыши и выберите Convert to -> Convert to Editable Poly для преобразования в редактируемый полигональный объект.

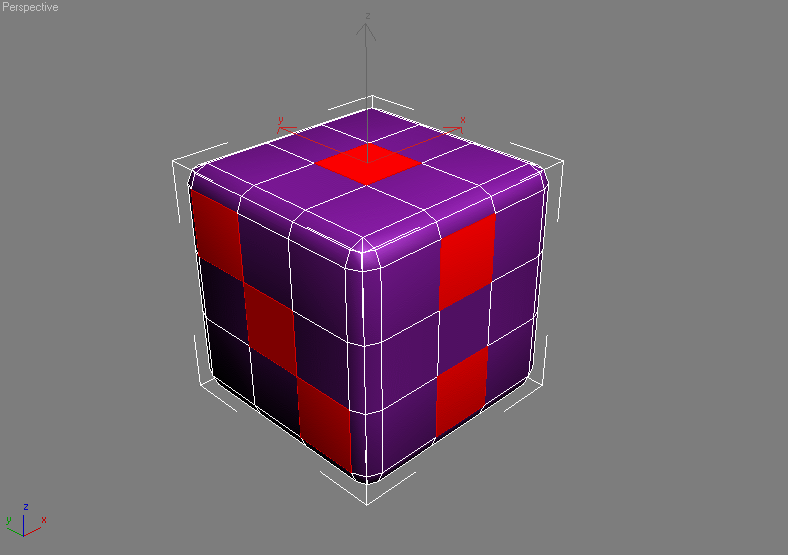

Перейдите на уровень редактирования полигонов (цифра 4) и выделите полигоны как показано ниже (для выделения нескольких полигонов нужно зажать Ctrl).

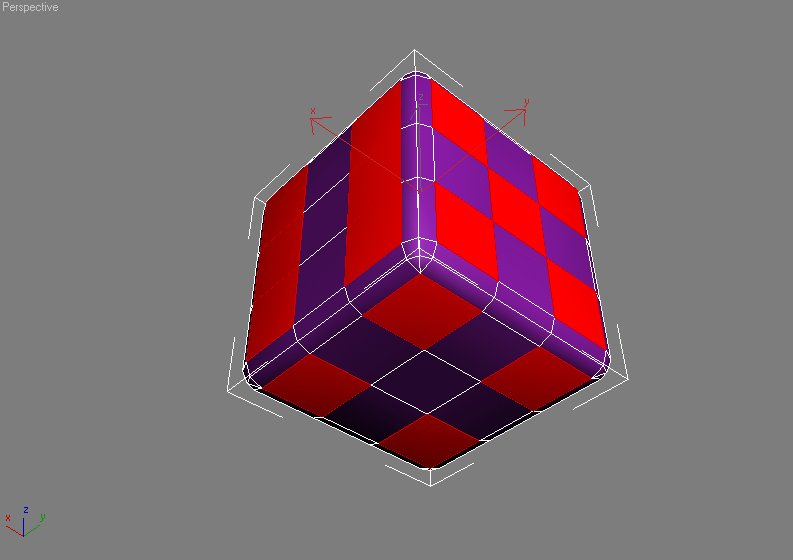

С других трех сторон выделите полигоны как на рисунке ниже, это все должно быть одно выделение.

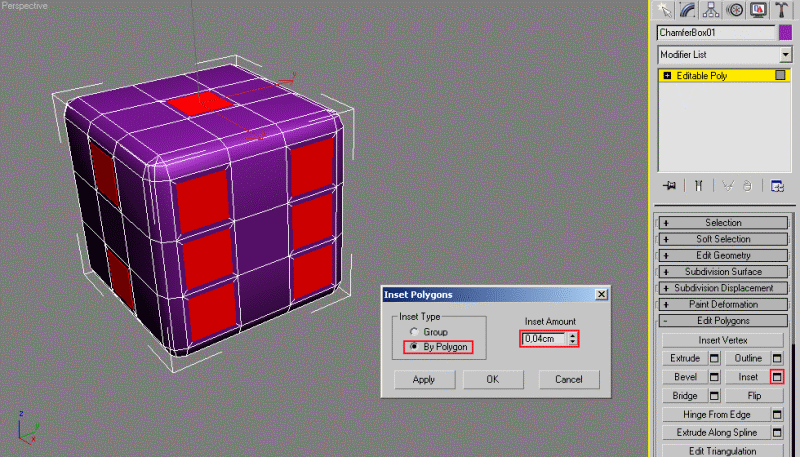

В свитке Edit Polygons нажмите на квадрат рядом с Insert. Установите тип вставки By Polygon, величину вставки 0,04 см.

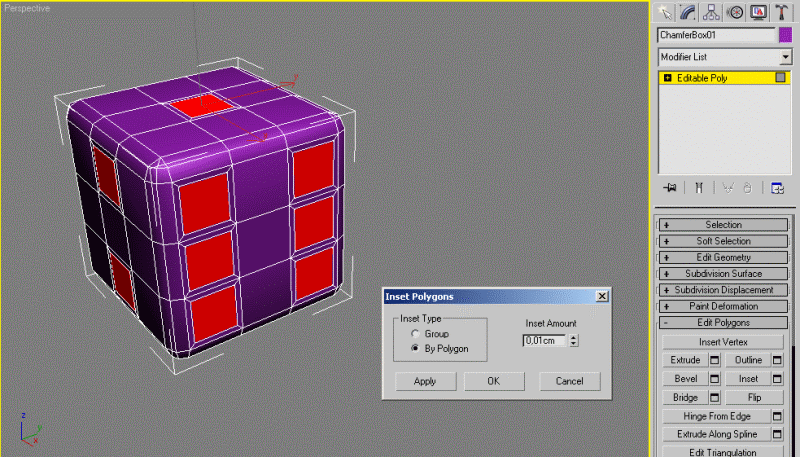

Следом примените Insert еще раз, но на 0,01 см.

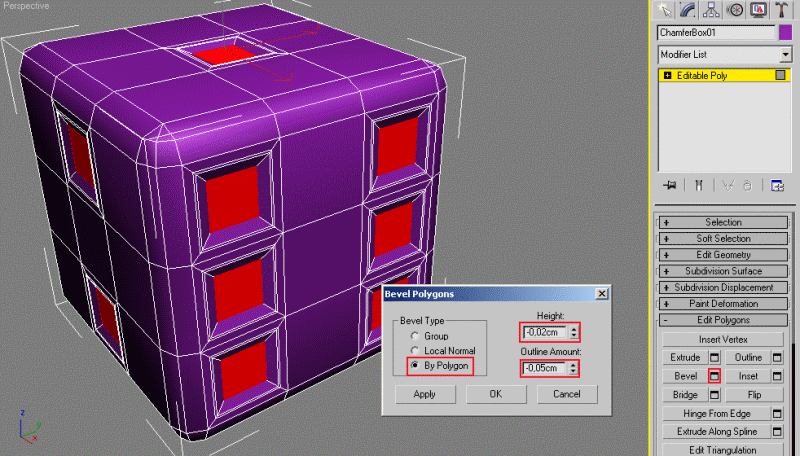

Затем примените Bevel с параметрами как на рисунке ниже.

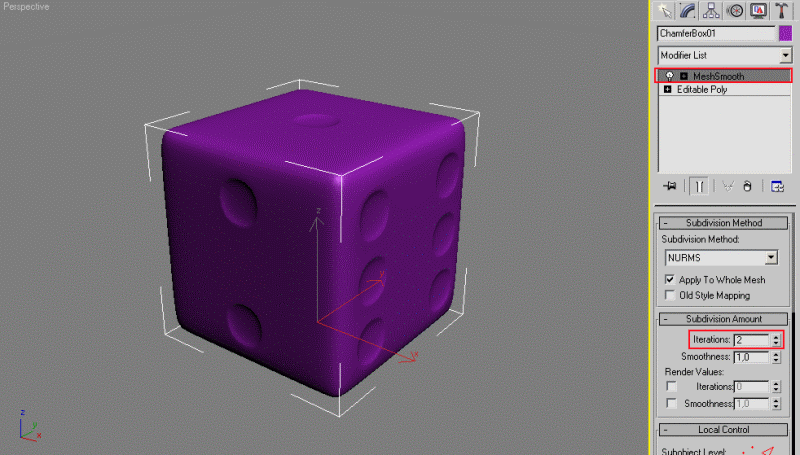

Наконец, добавьте модификатор MeshSmooth, количество итераций сглаживания - 2. Готово.
|
